Cómo Medir la Puesta a Tierra con Pinza Amperimétrica

¿Qué es la puesta a tierra y por qué es importante medirla?

La puesta a tierra es un sistema de seguridad crucial que conecta los equipos eléctricos directamente al suelo. Su principal función es proporcionar un camino de baja resistencia para que la corriente eléctrica pueda disiparse en caso de fallos, como un cortocircuito. Esto no solo protege a los dispositivos eléctricos, sino que también garantiza la seguridad de las personas al prevenir descargas eléctricas peligrosas.

Importancia de medir la puesta a tierra

La medición de la puesta a tierra es esencial para asegurar su efectividad. Un sistema de puesta a tierra que no se encuentra en condiciones óptimas puede generar una serie de riesgos, entre ellos:

• Descargas eléctricas: Sin una buena conexión a tierra, los dispositivos pueden acumular voltajes peligrosos.
• Fallas en el equipo: Los sobrevoltajes pueden dañar equipos costosos y sensibles.
• Incendios: La acumulación de energía puede provocar incendios si no se disipa adecuadamente.

Por esta razón, es vital realizar mediciones periódicas de la resistencia de la puesta a tierra. Idealmente, la resistencia de puesta a tierra debe ser inferior a 5 ohmios para un funcionamiento seguro. Medir este parámetro garantiza que el sistema cumpla con las normativas y estándares de seguridad necesarios en cualquier instalación eléctrica.

Además, una correcta medición y mantenimiento del sistema de puesta a tierra no solo beneficia la seguridad, sino que también aumenta la eficiencia energética de toda la instalación eléctrica. Un sistema bien conectado reduce el riesgo de pérdidas innecesarias de energía y ayuda a optimizar el rendimiento general de los dispositivos eléctricos.

Herramientas necesarias para medir la puesta a tierra

La medición de la puesta a tierra es un procedimiento esencial para garantizar la seguridad de las instalaciones eléctricas. Para realizar estas mediciones de manera efectiva, es necesario contar con herramientas específicas que permitan obtener resultados precisos.

1. Multímetro digital

El multímetro digital es una herramienta fundamental para medir la resistencia de la puesta a tierra. Este dispositivo permite verificar la continuidad en el circuito de tierra y es capaz de mostrar lecturas en diferentes escalas. Para medir la resistencia de puesta a tierra, se recomienda utilizar la función de ohmios.

2. Medidor de resistencia de tierra

El medidor de resistencia de tierra es una herramienta especializada que permite obtener mediciones directas de la resistencia de puesta a tierra. Estos dispositivos suelen incluir características como:

• Mediciones automáticas y manuales.
• Funciones de prueba de caída de potencial.
• Lecturas de resistencia en tierra en tiempo real.

El uso de un medidor de resistencia garantiza resultados más exactos y es ideal para profesionales que manejan instalaciones eléctricas complejas.

3. Pinzas amperimétricas

Las pinzas amperimétricas son útiles para medir la corriente de fuga en los sistemas de puesta a tierra. Esta herramienta permite evaluar si la corriente que fluye hacia tierra es la adecuada o si se presentan problemas que puedan comprometer la seguridad.

4. Electrodo de prueba

El electrodo de prueba se utiliza junto con otros dispositivos para realizar pruebas de puesta a tierra. Al utilizar un electrodo de prueba, se puede comprobar el rendimiento del sistema y detectar cualquier deficiencia. Estos electrodos deben ser de materiales conducidos y resistentes a la corrosión para asegurar su duración y efectividad en el tiempo.

¿Cómo funciona una pinza amperimétrica en la medición de puesta a tierra?

Una pinza amperimétrica es un instrumento utilizado para medir la corriente eléctrica sin necesidad de interrumpir el circuito. Su funcionamiento se basa en el principio de inducción electromagnética, lo que la convierte en una herramienta esencial en la medición de la puesta a tierra. Este dispositivo permite evaluar la efectividad del sistema de conexión a tierra, asegurando que las corrientes de fuga estén debidamente canalizadas y no representen un riesgo para las instalaciones eléctricas.

Funcionamiento básico de la pinza amperimétrica

La pinza amperimétrica cuenta con dos componentes principales: la pinza que se abre para rodear el conductor y el circuito interno de medición. Al cerrar la pinza alrededor del conductor, se genera un campo magnético que varía en función de la corriente que fluye a través de él. Este campo magnético es captado por el sensor de la pinza, permitiendo que el dispositivo mida la intensidad de corriente sin necesidad de contacto directo.

Medición de corriente de fuga

En el contexto de la puesta a tierra, la pinza amperimétrica se utiliza para medir las corrientes de fuga. Estas corrientes son aquellas que pueden escapar del circuito y suelen ser indicativas de problemas en el sistema de aislamiento. Para realizar esta medición, basta con colocar la pinza en el conductor de tierra y observar la lectura en la pantalla del dispositivo. Un valor elevado puede señalar deficiencias en la conexión a tierra.

Ventajas de utilizar una pinza amperimétrica

• Seguridad: Permite realizar mediciones sin desconectar el circuito.
• Rapidez: Ofrece resultados instantáneos, facilitando el diagnóstico.
• Portabilidad: Es un instrumento compacto y fácil de transportar.

Además, el uso de la pinza amperimétrica en la medición de puesta a tierra contribuye a identificar el estado del sistema de protección, asegurando que las instalaciones cumplan con las normativas eléctricas y protejan adecuadamente a las personas y equipos de posibles fallos eléctricos.

Paso a paso: Cómo medir la puesta a tierra con pinza amperimétrica

Medir la puesta a tierra de un sistema eléctrico es esencial para garantizar la seguridad y el correcto funcionamiento de las instalaciones. Una de las herramientas más efectivas para realizar esta tarea es la pinza amperimétrica. A continuación, se presenta un método detallado para llevar a cabo esta medición.

Requisitos previos

• Herramientas necesarias: Pinza amperimétrica, equipo de protección personal (guantes, gafas aislantes).
• Conocimiento básico: Familiarizarse con la utilización de la pinza amperimétrica y con los circuitos eléctricos que se van a medir.

Paso 1: Preparar el equipo

Antes de comenzar, asegúrate de que la pinza amperimétrica está calibrada y funcionando correctamente. Verifica las especificaciones del dispositivo, especialmente en cuanto a la capacidad de medición de corriente y la frecuencia de operación.

Paso 2: Localizar el sistema de puesta a tierra

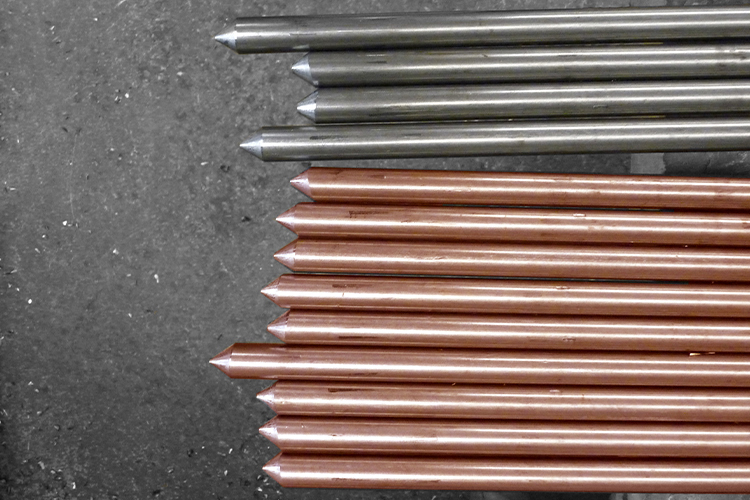

Identifica el punto donde el sistema de puesta a tierra se conecta al sistema eléctrico. Esto puede incluir las varillas de tierra, conexiones a tuberías metálicas o cualquier otro elemento que esté anclado al suelo y que asegure la correcta derivación de corrientes en caso de fallos.

Paso 3: Realizar la medición

Coloca la pinza amperimétrica alrededor del conductor que se conecta al sistema de puesta a tierra. Asegúrate de que la pinza no toque otros conductores para evitar lecturas erróneas. Activa la pinza y registra la lectura en milivoltios o amperios, dependiendo del modelo utilizado.

Paso 4: Evaluar los resultados

Una vez obtenida la lectura, compara los valores registrados con los estándares de seguridad establecidos. Recuerda que un valor bajo indica una buena conexión a tierra, mientras que una lectura alta puede señalar que hay problemas en el sistema de puesta a tierra que deben ser atendidos lo antes posible.

Interpretación de los resultados: ¿Qué valores indican una buena puesta a tierra?

La puesta a tierra es crucial para la seguridad eléctrica de cualquier instalación. Para evaluar su efectividad, es necesario interpretar correctamente los resultados de las pruebas realizadas. Un sistema de puesta a tierra eficaz debe tener valores que se encuentren dentro de parámetros específicos.

1. Resistencia de puesta a tierra

Un valor de resistencia de puesta a tierra adecuado es vital. Generalmente, se considera que una resistencia de menos de 5 ohmios es óptima para la mayoría de las aplicaciones. Sin embargo, en entornos industriales, este valor puede variar, siendo aceptables hasta 10 ohmios dependiendo de la normativa local.

2. Verificación de conexiones

Las conexiones deben ser revisadas para asegurar que no haya corrosión o aflojamiento. Valores inconsistentes en la resistencia pueden indicar problemas en las conexiones de tierra, los cuales deberían solucionarse inmediatamente para garantizar la seguridad.

3. Medición de corriente de fuga

• Menos de 30 mA: Considerado un nivel seguro para equipos electrónicos.
• Entre 30 mA y 100 mA: Indica una posible falla en el aislamiento.
• Más de 100 mA: Alto riesgo de choques eléctricos y fallo de los equipos.

Adicionalmente, es importante llevar a cabo mediciones periódicas para asegurarse de que la puesta a tierra se mantenga dentro de los valores recomendados, lo que contribuirá a la protección de equipos y personas en la instalación. La correcta interpretación de estos valores es fundamental para prevenir riesgos eléctricos y garantizar un funcionamiento seguro.

Errores comunes al medir la puesta a tierra con pinza amperimétrica

Medir la puesta a tierra es fundamental para garantizar la seguridad eléctrica, y usar una pinza amperimétrica puede facilitar este proceso. Sin embargo, es importante evitar ciertos errores comunes que pueden llevar a resultados inexactos o engañosos. A continuación, se detallan algunos de estos errores.

1. No considerar la configuración de la pinza

Uno de los errores más frecuentes es no ajustar correctamente la configuración de la pinza amperimétrica según el tipo de medición que se va a realizar. Las pinzas suelen tener diferentes modos de operación, así que es vital seleccionar el adecuado para medir la corriente de puesta a tierra.

2. Medición en condiciones ambientales inadecuadas

Las condiciones ambientales también juegan un papel crucial. Factor climático, como la humedad o las interferencias electromagnéticas, pueden afectar la precisión de la medición. Siempre se debe procurar realizar las mediciones en condiciones óptimas para obtener resultados confiables.

3. No realizar la calibración previa

• Calibración: Antes de realizar cualquier medición, es fundamental calibrar la pinza amperimétrica adecuadamente. Esto asegura que el dispositivo esté funcionando a su máxima capacidad y proporcionando lecturas precisas.
• Pruebas de funcionamiento: Realizar pruebas de funcionamiento en un circuito conocido puede ayudar a verificar que el equipo esté en buenas condiciones antes de medir la puesta a tierra.

4. Posicionamiento incorrecto de la pinza

El posicionamiento de la pinza amperimétrica en el conductor es crítico para obtener una lectura precisa. Asegúrate de que la pinza rodee completamente el conductor y que no haya separación alguna. Un mal posicionamiento puede resultar en lecturas erróneas.

5. Ignorar el efecto de la impedancia

La impedancia de la tierra también puede influir en la medición. No tener en cuenta la resistencia del sistema de puesta a tierra puede llevar a interpretaciones erróneas de la eficacia de la conexión a tierra. Para obtener mediciones correctas, es vital comprender cómo la impedancia del sistema impacta en los resultados finales.

Mantenimiento y revisión de la puesta a tierra: ¿Con qué frecuencia hacerlo?

La puesta a tierra es un aspecto fundamental en cualquier instalación eléctrica, ya que asegura la protección de las personas y los equipos. Para mantener su efectividad, es crucial establecer una frecuencia adecuada de mantenimiento y revisión. La legislación y las normativas locales suelen recomendar diferentes intervalos, pero existen pautas generales que pueden ser aplicadas en la mayoría de los casos.

Frecuencia recomendada

• Revisiones generales: Se sugiere realizar una revisión visual de la puesta a tierra al menos una vez al año.
• Pruebas de resistencia: Se recomienda llevar a cabo pruebas de resistencia de la puesta a tierra cada 2 a 5 años, dependiendo del entorno y la actividad del sistema.
• Inspección en condiciones extremas: En caso de condiciones climáticas adversas o cambios significativos en el sistema eléctrico, es recomendable realizar una revisión inmediata.

Además, los sistemas industriales y comerciales pueden requerir un monitoreo más frecuente debido a la mayor carga y actividad. En tales casos, es recomendable implementar un programa de mantenimiento que contemple revisiones semestrales o incluso trimestrales.

Factores a considerar

Al establecer la frecuencia de revisión de la puesta a tierra, se deben considerar varios factores, tales como:

• El tipo de instalación (residencial, comercial o industrial).
• El ambiente de operación (interiores, exteriores, zonas con alta humedad).
• La antigüedad del sistema y el historial de fallas.

En resumen, aunque las recomendaciones generales ofrecen una buena guía, es esencial adaptar la frecuencia de mantenimiento de la puesta a tierra a las características específicas de cada instalación para asegurar una protección efectiva y duradera.
